Bearbeitung von Biegeteilen aus TC4-Titanlegierung: Diese 4 Kernpunkte dürfen nicht fehlen.
In der Luft- und Raumfahrtindustrie ist die TC4-Titanlegierung (Ti-6Al-4V) aufgrund ihrer hervorragenden Festigkeit, ihres geringen Gewichts und ihrer hervorragenden Korrosionsbeständigkeit sehr beliebt, was sie zu einer beliebten Wahl für hochpräzise Komponenten und Kernkomponenten in medizinischen Geräten macht. Allerdings stellt dieses „Hochleistungsmaterial“ bei Biegeprozessen zahlreiche Herausforderungen dar, die aufgrund unsachgemäßer Handhabung leicht zu Problemen wie Bauteilrissen, übermäßiger Rückfederung oder mangelhafter Maßhaltigkeit führen können. In diesem auf praktischer Branchenerfahrung basierenden Artikel werden vier wichtige Überlegungen bei der Verarbeitung von Biegeteilen aus TC4-Titanlegierungen erläutert, die Ihnen dabei helfen, Prozessrisiken effektiv zu mindern und qualitativ hochwertige Produkte zu schaffen, die den Anforderungen von High-End-Anwendungen gerecht werden!
1. Vorheizen und Temperaturregelung: Eine präzise Temperaturkontrolle sei der „erste Schritt zur Rissvermeidung“.
Die Titanlegierung TC4 hat eine einzigartige Eigenschaft:Es weist bei Raumtemperatur eine äußerst schlechte Plastizität auf und wird mit ziemlicher Sicherheit reißen, wenn es bei niedrigen Temperaturen gebogen wird. Daher ist das Vorwärmen vor dem Biegen ein entscheidender Schritt, der nicht ausgelassen werden darf.
Die Vorwärmtemperatur sollte streng im Bereich von 200–400 Grad kontrolliert werden. Die Temperatur sollte nicht unter 200 Grad liegen (sonst ist die Plastizität nicht ausreichend und es kommt trotzdem leicht zu Rissen) und auch nicht über 500 Grad. Sobald die Temperatur 500 Grad übersteigt, werden die Körner der TC4-Titanlegierung schnell vergröbert, was zu einer erheblichen Verschlechterung der mechanischen Eigenschaften führt und eine anschließende Verarbeitung nur schwer zu beheben ist.
Es wird empfohlen, die Temperatur des Werkstücks während des gesamten Prozesses mit einem Infrarot-Thermometer in Echtzeit zu überwachen, um eine gleichmäßige und gründliche Erwärmung sicherzustellen. Beispielsweise kann bei der Bearbeitung gebogener Teile wie Flugzeugtriebwerkshalterungen ein örtlicher Temperaturunterschied von mehr als 10 Grad die Gefahr von Rissen bergen und erfordert eine rechtzeitige Korrektur.
2. Geschwindigkeits- und Druckregelung: langsame Geschwindigkeit + präzise Kompensation, um Rückprall und Probleme zu verhindern.
Die TC4-Titanlegierung weist „Dehnungsalterungs“-Eigenschaften auf, was bedeutet, dass sich bei schnellem Biegen sofort innere Spannungen konzentrieren, die von Rückfederung bis hin zu Rissen führen können. Der Schlüssel zur Lösung dieses Problems liegt in den Prinzipien des „langsamen“ und „präzisen“ Biegens.
Die Biegegeschwindigkeit sollte „langsam“ sein und auf höchstens 5 mm/s kontrolliert werden, wie bei einem Präzisionsinstrument, um Zeit für den Abbau innerer Spannungen zu lassen und Spannungskonzentrationen zu verhindern.
Der Druck muss „präzise“ sein. Unzureichender Druck führt zu einer starken Rückfederung des Werkstücks und erfordert eine Kompensationszugabe von 10–15 %; Übermäßiger Druck führt zu Faltenbildung und Rissen an der Biegung. Der sicherste Ansatz ist ein „Probebiegen“, um vor der Massenproduktion den optimalen Druckwert zu ermitteln. Wenn beispielsweise gebogene chirurgische Pinzetten aus medizinischer Titanlegierung ohne Rückfederungskompensation verarbeitet werden, kann der Öffnungs- und Schließwinkel des Produkts um mehr als 3 Grad abweichen, wodurch die Präzisionsstandards medizinischer Geräte nicht erfüllt werden.
3. Auswahl der Form und Schmierung: Die Wahl des richtigen Partners verringert die Reibung und sorgt für Präzision.
Die Titanlegierung TC4 weist eine hohe Härte auf, der gewöhnliche Formen nicht standhalten können. Nach einigen Biegungen nutzt es sich ab, was zu einer ungenauen Präzision der nachfolgenden Werkstücke führt. Wenn die Reibung zwischen Werkstück und Form nicht kontrolliert wird, kann es außerdem zu Kratzern auf der Oberfläche und zu Anhaftungen kommen.
Lösungen: Priorisieren Sie bei der Auswahl der Formen zunächst H13-Warmarbeitsstahl,da es über eine gute Verschleißfestigkeit und thermische Stabilität verfügt, Stößen mit hoher{0}}Härte standhält und die Präzision während der Langzeitverarbeitung beibehält.
Zweitens tragen Sie vor dem Biegen ein für eine Titanlegierung-spezifisches Hochtemperatur--Schmiermittel (z. B. ein auf Molybdän--Basis) auf die Kontaktfläche zwischen Werkstück und Form auf.Dies kann den Reibungswiderstand verringern, Kratzer und Anhaftungen verhindern und das Biegen reibungsloser gestalten.
4, Folgeverarbeitung und Qualitätsprüfung: Stressabbau und strenge Tests werden kombiniert, um sicherzustellen, dass die „letzte Meile“ qualifiziert ist.
Das Biegen ist nicht das Ende des Prozesses{0}}Wenn die innere Restspannung des Werkstücks aus TC4-Titanlegierung nicht bewältigt wird, kann es sich bei der späteren Verwendung verformen; während die Qualitätsprüfung die „letzte Verteidigungslinie“ ist, um festzustellen, ob das Teil den Standards entspricht.
Spannungsarmglühen ist unerlässlich:Legen Sie das Werkstück in ein Heizgerät bei 550–600 Grad und halten Sie es 1–2 Stunden lang, um innere Spannungen vollständig zu beseitigen. Wenn dieser Schritt beispielsweise bei Teilen aus Titanlegierungen für medizinische Implantate weggelassen wird, kann die Spannungsfreisetzung nach der Implantation zu einer Verformung führen, was ein Risiko darstellt.

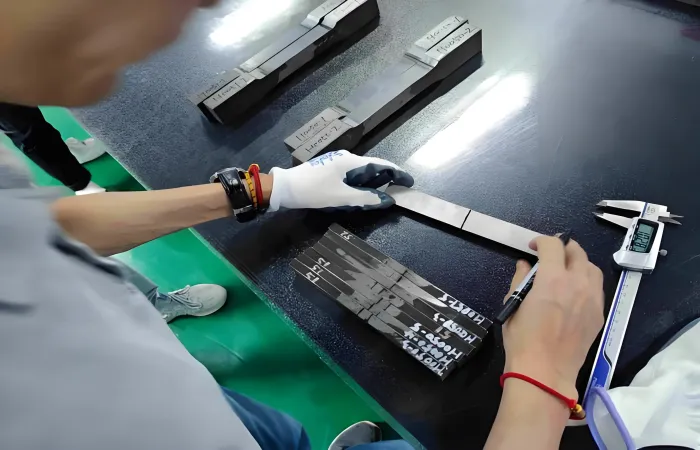

Die Qualitätskontrolle erfordert eine strenge Kontrolle von drei Schlüsselindikatoren:
Die Biegewinkeltoleranz muss gemäß der Norm GB/T 3621 innerhalb von ±1 Grad liegen (z. B. kann ein Winkelunterschied von 0,5 Grad zu einer Fehlausrichtung der Montage bei Steckverbindern für die Luft- und Raumfahrt führen).
Oberflächenfehler müssen mit starkem Licht und einer Lupe untersucht werden, um Risse und Dellen zu vermeiden (diese Fehler können zu Spannungskonzentrationspunkten werden und die Lebensdauer verkürzen).
Durch mechanische Leistungstests muss sichergestellt werden, dass die Zugfestigkeit am Biegepunkt mehr als 90 % des Grundmaterials beibehält (wenn z. B. bei Flugzeughalterungen nur 85 % erhalten bleiben, können diese in großer Höhe und unter hohem Druck brechen).
